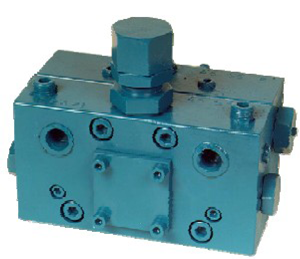

Описание Клапан DR4 представляет собой гидравлический реверсивный распределитель для использования в двухлинейных замкнутых (петлевых) и разомкнутых системах. Преимущества Управляются только гидравлическим давлением в смазочных системах – без использования электромагнитов. Четкое переключение при достижении настроенного давления в системе. Широкий диапазон настройки давления.Может непосредственно монтироваться как на смазочный насос (DC27), так и отдельно.

Клапан состоит из двух секций – секции текущего контроля, которая обеспечивает направление потока из насоса в одну из линий подачи, и секции контроля давления, в которой находятся подпружиненные поршни, на которые направляется давление насоса. На клапане DR4-1 (замкнутая система) это давление контролируется на отдельных внешних патрубках, которые присоединяются к линиям подачи за последним дозирующим клапаном в системе. На клапане DR4-2 (разомкнутая система) это давление контролируется внутри самого клапана. Давление переключения реверсивного клапана определяется нагрузкой пружины, которая может регулироваться в соответствии с параметрами установки. Уровень давления повышается при срабатывании всех двухлинейных дозирующих клапанов в системе. Управляющий поршень действует на кривошип. При выравнивании вертикального усилия этого кривошипа с вертикальным усилием пружины, кривошип опрокидывается в противоположное положение. При этом поток в контуре управления направляется на один торец поршня направления потока и разгружает другой его торец в сторону бака, таким образом, отодвигая поршень для того, чтобы направить поток насоса к противоположной линии подачи, и разгружая ранее находившуюся под давлением линию обратно в сторону бака. Электрический переключатель установлен вблизи реверсивного клапана, и этот переключатель приводится в действие при помощи штока, прикрепленного к поршню направления потока. При движении штока для замыкания или размыкания переключателя, сигнал посылается на контроллер системы для остановки насоса и начала паузы.
